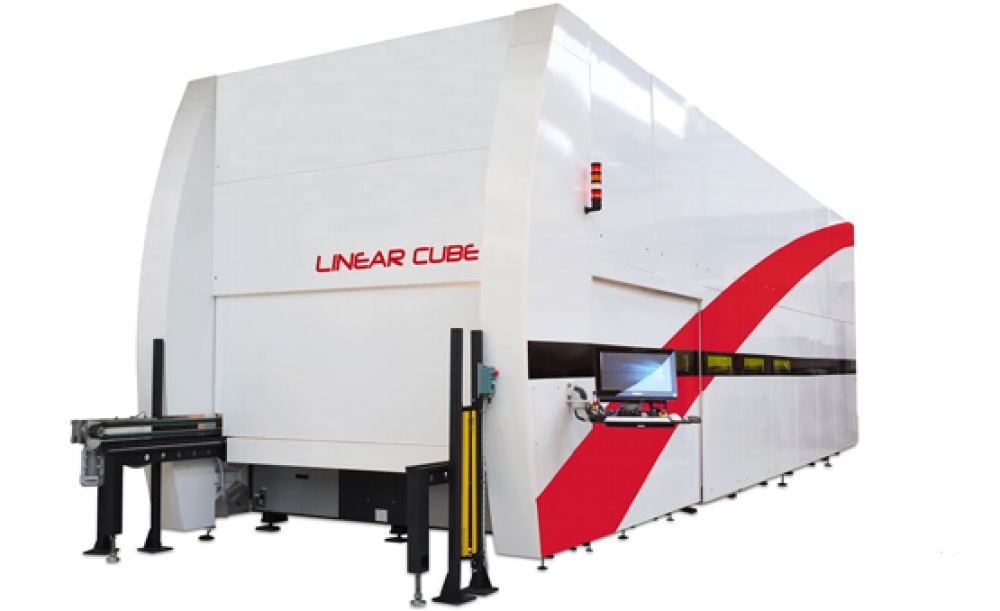

LINIAR CUBE

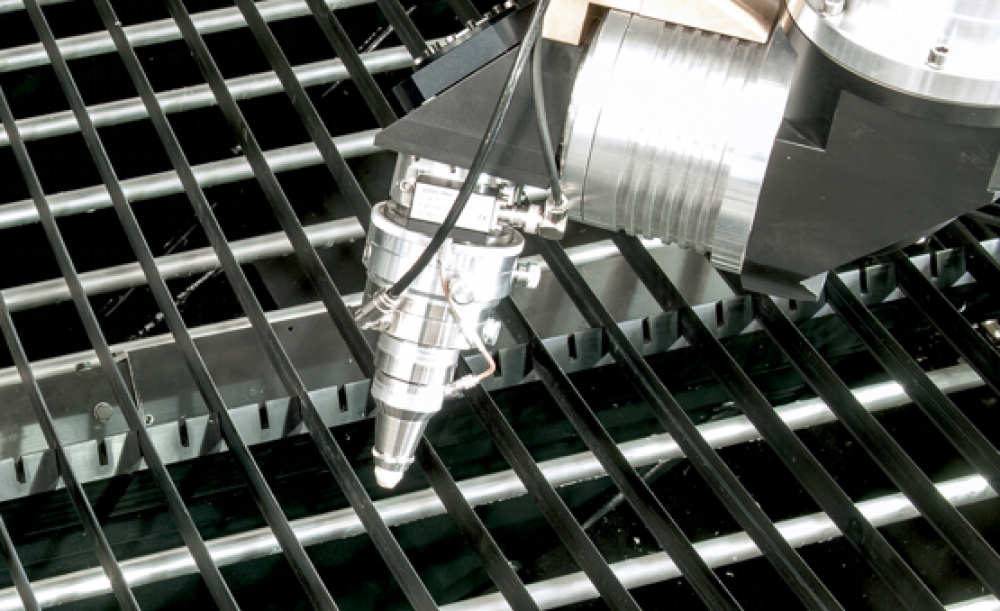

Linear Cube este un sistem inovator de tăiere cu laser, alcătuit din 5 axe, din care 3 axe carteziene (X, Y, Z) și două axe polare (B, C). Structura monolitică, cu sursă laser la bord, permite reducerea duratei de instalare, garantând în același timp echilibrul optim al aliniamentelor optice. Motoarele liniare ale axelor X și Y asigură performanțe dinamice excelente și precizie foarte mare. Motoarele pentru axele rotative (B, C) sunt fixe și mișcarea rotativă este transmisă capului de focalizare prin cuplaje coaxiale. Acest lucru permite obținerea unui cap cu dimensiuni atât de limitate încât să poată fi amplasat în spații restrânse în timpul operațiilor de tăiere.
Detalii
- Rotirea cu ± 180 ° celor două axe rotative

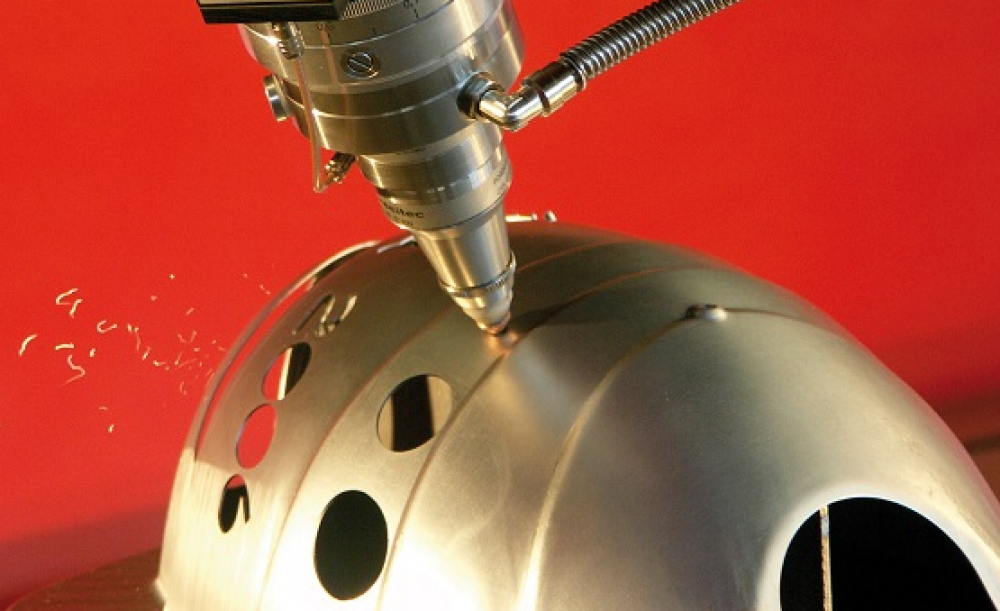

- Flexibilitate ridicată a aplicațiilor: tăiere plană, tăierea pieselor 3D, tăierea țevilor, tăierea înclinată
- Calitate excelentă și tăiere cu precizie ridicată
- Performanță excelentă pe piața sistemelor 3D
- Calea optică: precizie care nu depinde pe greutatea piesei
- Echipament mai prietenoas și mai puțin costisitor
- Schimbări mai ușoare și mai rapide ale producției comparativ cu sistemele cu mese mobile
- Acces total, instalare ușoară
- Structură cu caracteristici mecanice excelente
- Disponibilitatea unui număr de configurații diferite și a posibilelor ajustări bazate pe necesitățile de producție spcifice
- Investiții rezonabile și cheltuieli de funcționare reduse
|
LINIAR CUBE |
|
|---|---|
|
Suprafața de lucru 2D |
2500x2000 mm 3500x2000 mm |
|
Suprafața de lucru 3D |
2000x1500 mm 3000x1500 mm |
|
Cursa de lucru axa Z |
600 mm / 900 mm / 1200 mm |
|
Viteza Max pe axele X-Y Axes (simultan) |
140 m/min |
|
Viteza Max. axa Z |
60 m/min |
|
Accelerația pe axele X-Y Axes (simultan) |
1 G |
|
Accelerația pe axa Z |
1 G |
|
Viteza max. pe axele B-C |
60 rpm |
|
Accelerația pe axele B-C |
55 rad/s2 |
|
Cursa de lucru axa C |
± 200° |
|
Cursa de lucru axa B |
± 182° |
|
Precizia |
± 0.01 mm |
